2011年3月11日の巨大地震が起きてから１０ヶ月が経ちました。2011年6月11日の記事を書いてから大きな変動がありました。それは日本列島が大きく東に伸びていることです。国土地理院のGPSによる地殻変動測定を見比べてみましょう。図６は前にも掲載したもので兵庫県日高を基点とする近畿・中国・四国地域の地震直後の各観測点の移動ベクトルです。ところが、図７に示すように10ヶ月後の日高を基点とする同地域の各観測点の移動ベクトルは大きく変動しています。
| 図６ GPSによる地殻変動測定（近畿・中国・四国）地震直後 |
 |

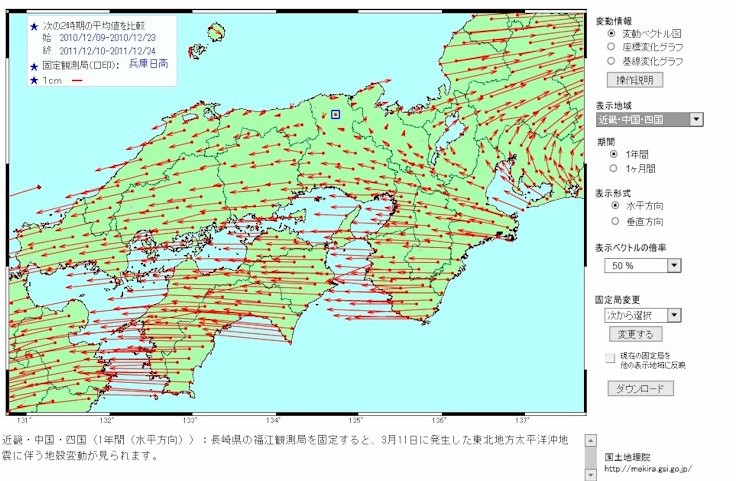

| 図７ GPSによる地殻変動測定（近畿・中国・四国）地震１０ヶ月後 |
 |
図７では、基点としている兵庫県日高の東側は東に移動し、西側は西に移動しています。これは基点としている日高が東に移動しているため西側の地域が西に移動しているように観測されるからです。その証拠に九州長崎の福江を基点とすると図８に示すようにこの地域全体が東へ移動しています。

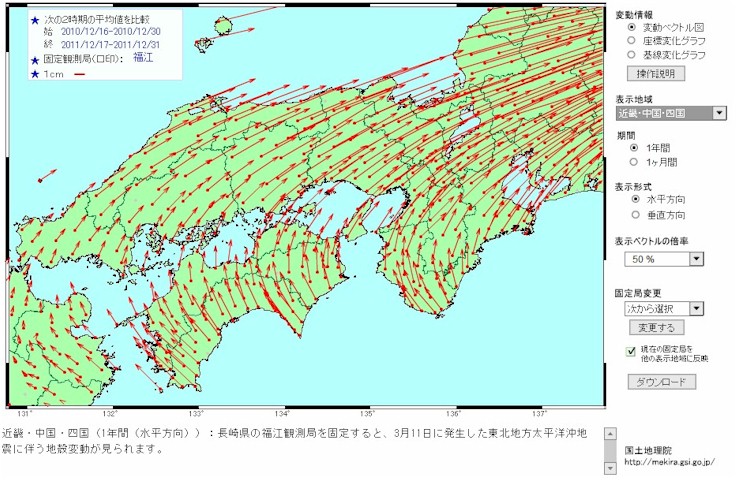

| 図８ GPSによる地殻変動測定（近畿・中国・四国）地震１０ヶ月後 （基点：長崎県福江） |
 |
図８では、基点とした長崎県福江が西へ移動しているので図のような観測が見られるのではないかという疑問が出てきますので、九州地域の変動がどうかを見てみましょう。九州地域は図９に示すように大きな変化は見られません。基点の福江が西へ移動したのであれば九州の各観測点は東へ移動したように観測されるはずです。しかし、実際は基点の福江の東側は東へ移動していず、西北西へ移動しています。ここではフィリピン海プレートが九州の東部や近畿・中国・四国を西北西から北北西へ押しているように見られます。

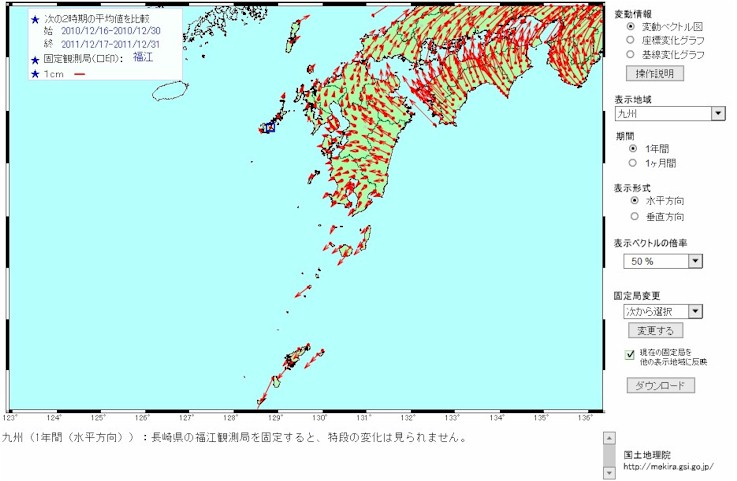

| 図９ GPSによる地殻変動測定（九州）地震１０ヶ月後 （基点：長崎県福江） |
 |

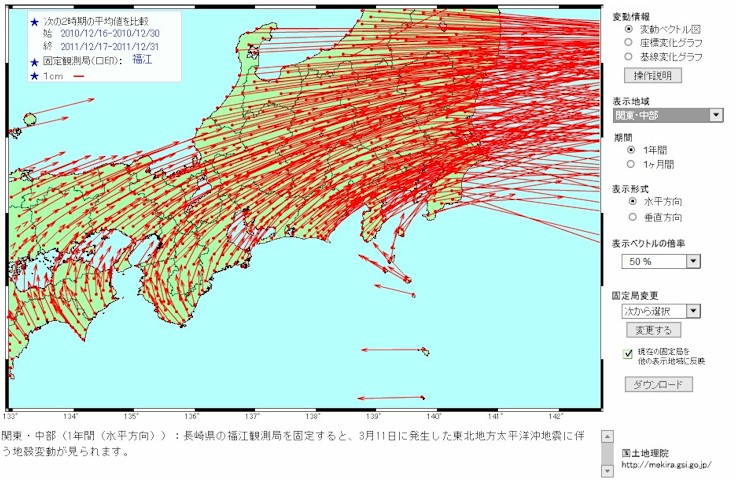

| 図１０ GPSによる地殻変動測定（中部・関東）地震１０ヶ月後 （基点：長崎県福江） |
 |

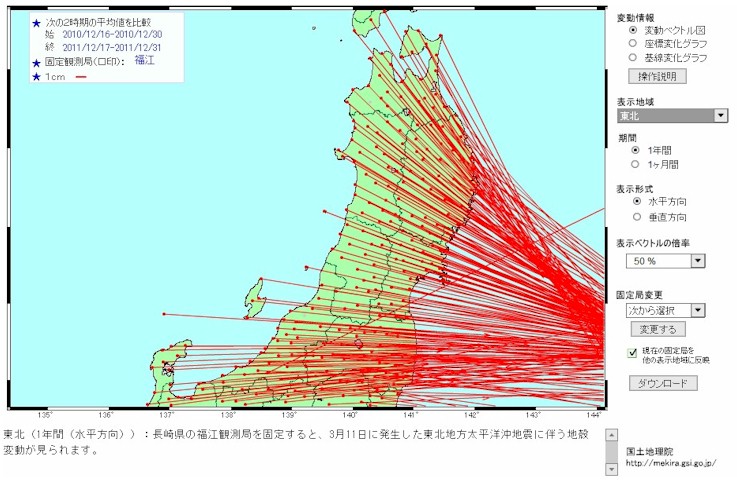

| 図１１ GPSによる地殻変動測定（東北）地震１０ヶ月後 （基点：長崎県福江） |
 |
このような水平方向の移動だけでなく、垂直方向の変化も生じています。図１２〜図１５は九州から東北にかけての垂直方向の10ヶ月間の変化を示しています。水平方向の移動が大きかった東北や北関東の海側が地盤沈下しています。餅を伸ばすと薄くなるような現象なのかもしれません。中部地方は日本海にかけて地盤が上昇しています。これはフィリピン海プレートが押し上げているのかもしれません。同様の現象は近畿・四国地方、九州南部にかけてもみられます。

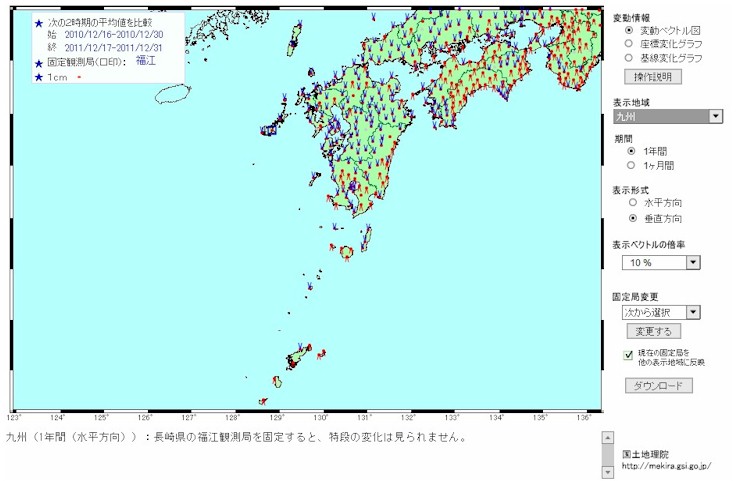

| 図１２ GPSによる地殻変動測定（九州）地震１０ヶ月後 （基点：福江）垂直方向 |
 |

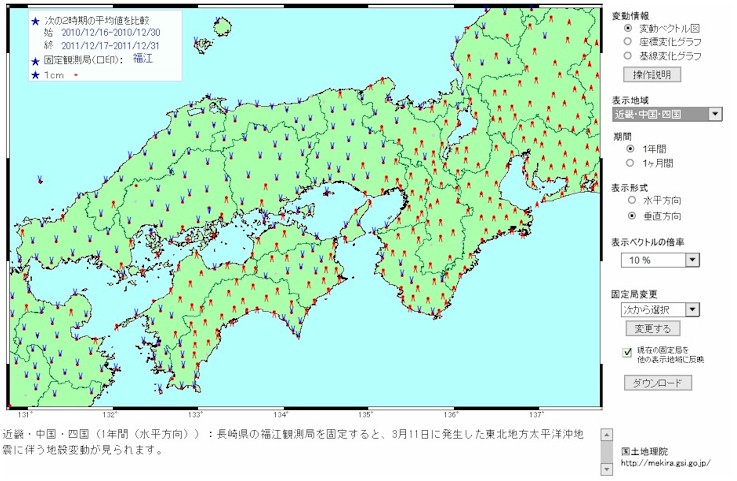

| 図１３ GPSによる地殻変動測定（近畿・中国・四国）地震１０ヶ月後 （基点：福江）垂直方向 |
 |

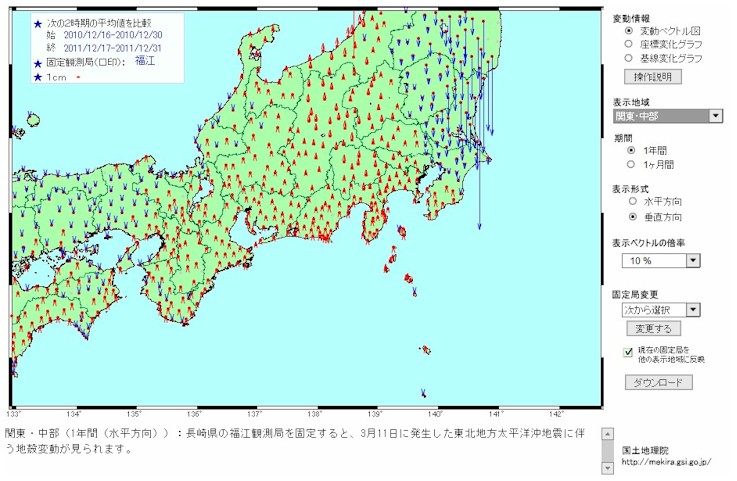

| 図１４ GPSによる地殻変動測定（中部・関東）地震１０ヶ月後 （基点：福江）垂直方向 |
 |

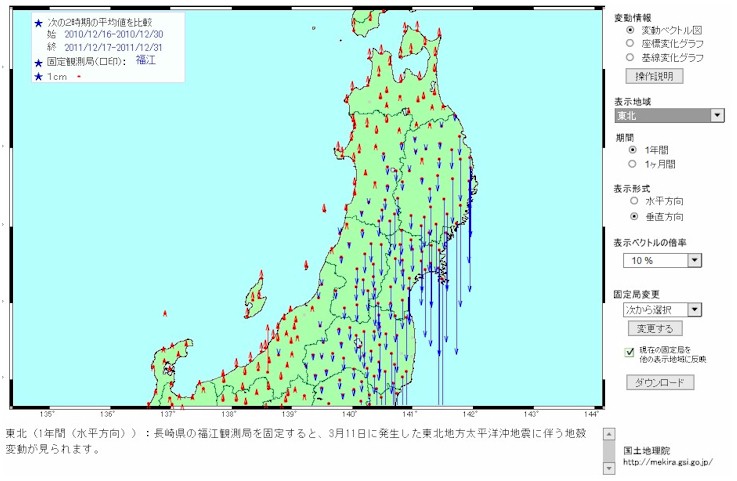

| 図１５ GPSによる地殻変動測定（東北）地震１０ヶ月後 （基点：福江）垂直方向 |
 |
■
